การตรวจจับของ
Hall Switch และ Reed Switch
ภาพ Hero เปรียบเทียบ Hall Switch vs Reed Switch (ใส่รูปของคุณ) ดูสินค้า
bolt
เร็วระดับ μs
handshake
ไม่สัมผัสกัน
precision_manufacturing
แม่นยำสูง
vibration
ทนสั่นสะเทือน
battery_saver
กินไฟต่ำ
usb
ต่อ MCU ตรง
security
เหมาะกับ Smart Home
hub
อุตสาหกรรม

หลักการทำงาน

⚙️ Reed Switch

Electro-Mechanical • มีชิ้นส่วนเคลื่อนไหว

ใช้แผ่นโลหะสองแผ่นภายในหลอดแก้ว เมื่อมีสนามแม่เหล็กเข้าใกล้ ขั้วจะ ดูดติดกัน ทำให้วงจร “ปิด” และเมื่อเอาออกวงจรจึง “เปิด”
  • 1. มี ชิ้นส่วนเคลื่อนไหว ภายใน
  • 2. ตอบสนองช้ากว่าอุปกรณ์อิเล็กทรอนิกส์
  • 3. อายุใช้งานจำกัดจากการสัมผัสของขั้วโลหะ

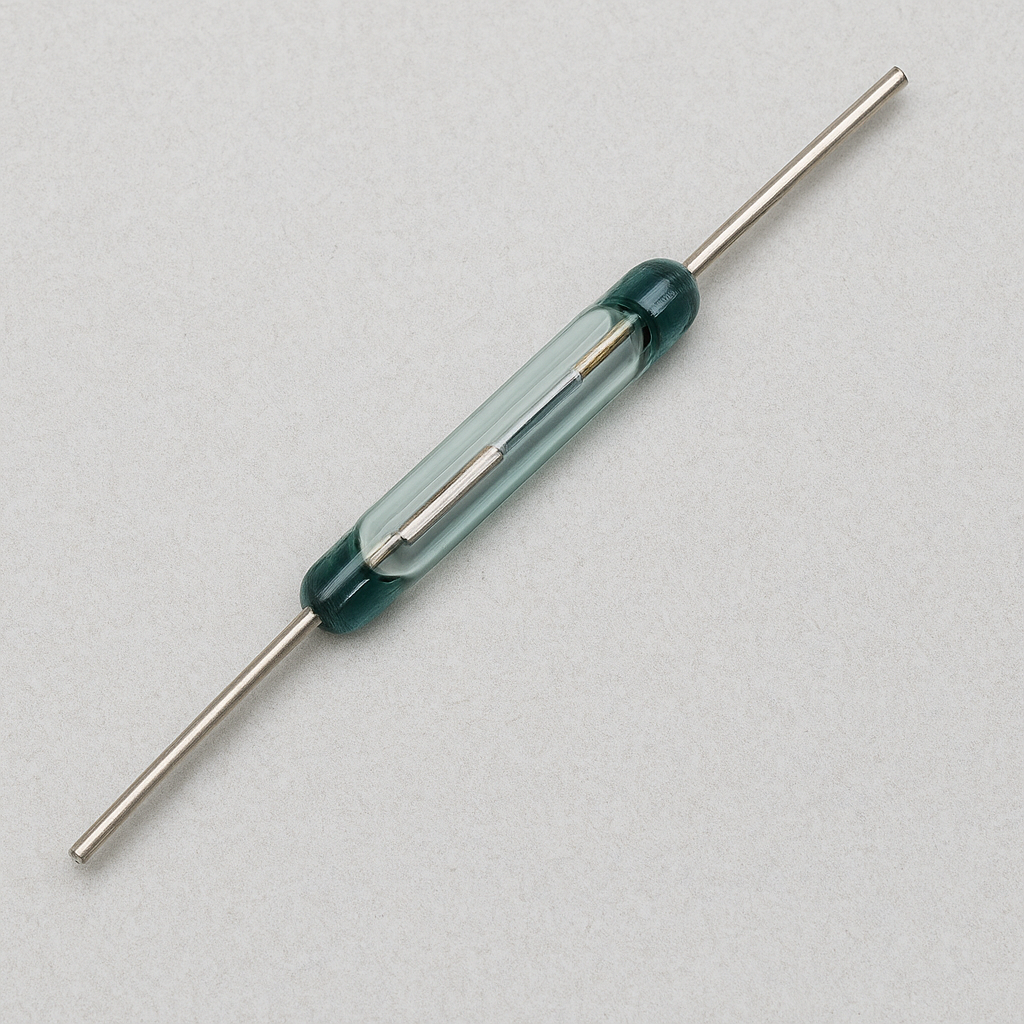

โครงสร้างและการทำงานของ Reed Switch (ใส่รูปของคุณ)
การทำงานเชิงกลภายในหลอดแก้ว

⚡ Hall Switch

Solid-State • ไม่มีชิ้นส่วนเคลื่อนไหว

เมื่อมีกระแสไหลผ่านและมีสนามแม่เหล็กตั้งฉาก จะเกิด แรงดัน Hall วงจรภายในแปลงเป็นสัญญาณดิจิทัล ON/OFF โดย ไม่ต้องสัมผัส
  • 1. สัญญาณไฟฟ้าล้วน ไม่มีชิ้นส่วนเคลื่อนไหว
  • 2. เร็วมากระดับ ไมโครวินาที (μs)
  • 3. แม่นยำต่อระยะและขั้วแม่เหล็ก

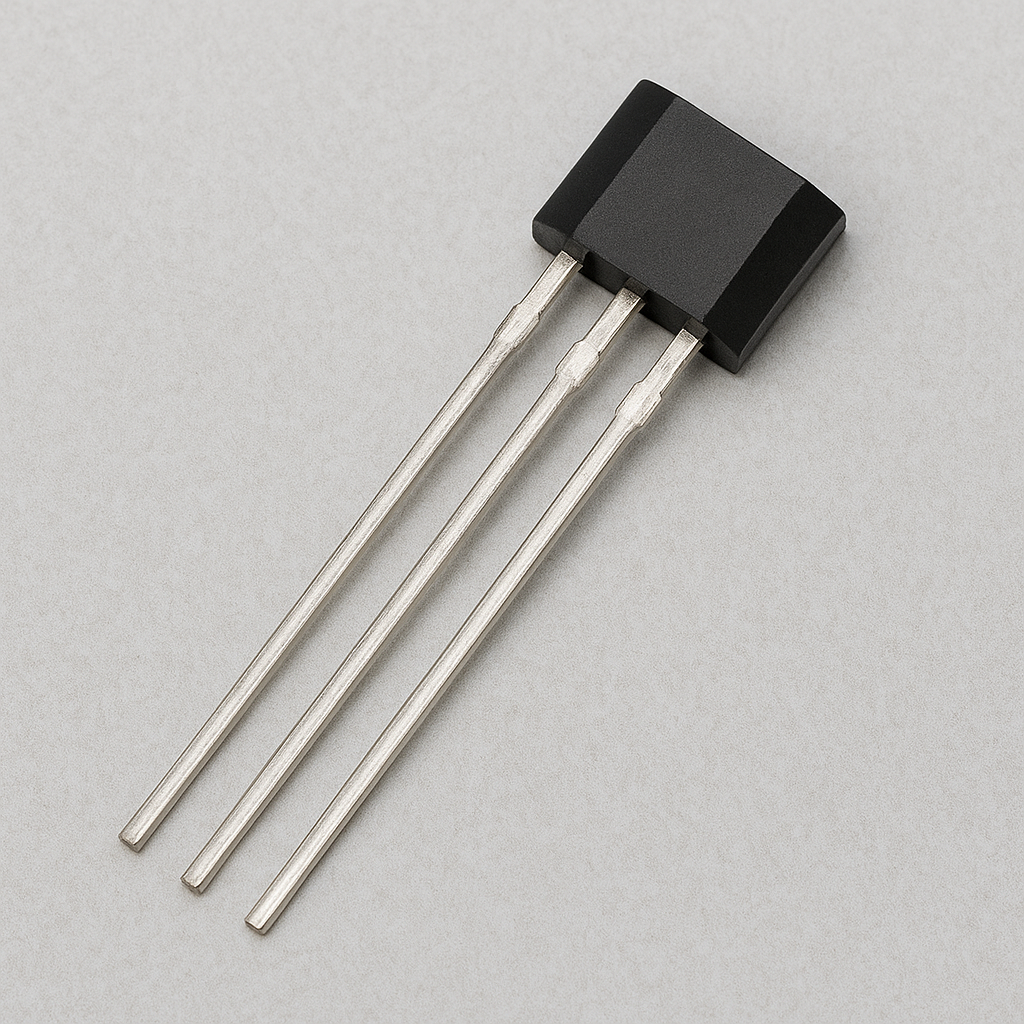

แผนภาพ Hall Effect และสัญญาณ ON/OFF (ใส่รูปของคุณ)
สัญญาณดิจิทัลจากแรงดัน Hall

การเปรียบเทียบ Reed Switch vs Hall Switch
คุณสมบัติ Reed Switch Hall Switch
หลักการทำงาน ขั้วโลหะดูดติดกันในหลอดแก้ว แรงดัน Hall จากสนามแม่เหล็ก
การสัมผัสทางกล มี (สัมผัสกัน) ไม่มี (solid-state)
ความเร็วตอบสนอง มิลลิวินาที ไมโครวินาที
อายุการใช้งาน จำกัด (เกิดการสึกหรอ) ยาวนานกว่า ~10×
ทนต่อแรงสั่นสะเทือน ต่ำ สูง
ความแม่นยำ พอใช้ สูง (แยกขั้ว N/S ได้)
การใช้งานกับดิจิทัล มักต้องวงจรเสริม ต่อ MCU/PLC ได้ตรง
พลังงาน ต่ำ ต่ำมาก (รุ่น Low-Power ระดับ μA)

list_alt
สเปกสำคัญของ Hall Switch
รายการสเปก ค่ามาตรฐาน / ช่วงทั่วไป รายละเอียด / ความหมาย
ประเภทเอาต์พุต (Output Type) Digital (ON/OFF) หรือ Linear (Analog) Digital ใช้ตรวจจับเปิด–ปิด / Linear ให้ค่าความแรงสนามแม่เหล็กต่อเนื่อง เหมาะงานวัดระยะ
แรงดันไฟเลี้ยง (Operating Voltage) 2.7V – 24V (ขึ้นกับรุ่น) รองรับระบบแรงดันต่ำ 3.3/5V และงานอุตสาหกรรม 12–24V
กระแสใช้งาน (Operating Current) 3–10 mA (Low-Power ต่ำกว่า ~1 mA) ประหยัดพลังงาน เหมาะอุปกรณ์พกพา/IoT
ความไวแม่เหล็ก (Magnetic Sensitivity) ~1–10 mT ค่ายิ่งต่ำ ตรวจจับสนามอ่อนจากระยะไกลได้ดีขึ้น
เวลาตอบสนอง (Response Time) < 10 µs เร็วกว่า Reed Switch หลายร้อยเท่า เหมาะนับรอบมอเตอร์/การหมุนเร็ว
อุณหภูมิใช้งาน (Operating Temp.) -40°C ถึง +125°C ใช้ได้ในสภาพแวดล้อมรุนแรง เช่น รถยนต์/เครื่องจักร
อายุการใช้งาน (Lifetime) > 10 ล้านครั้ง (โดยทั่วไปไม่จำกัดรอบ) ไม่มีส่วนที่สึกหรอเพราะเป็น solid-state
ประเภทการทำงาน (Switching Type) Unipolar / Bipolar / Latching Unipolar: ทำงานกับขั้วเดียว (N หรือ S)
Bipolar: ต้องมีทั้ง N และ S สลับเพื่อสับสถานะ
Latching: ล็อกสถานะไว้จนกว่าจะมีขั้วตรงข้ามมาปลด
โครงสร้างแพ็กเกจ (Package) TO-92, SOT-23, SIP-3, TSSOP มีทั้ง through-hole และ SMD ให้เลือกตามการผลิต

จุดเด่นของ Hall Switch ที่เหนือกว่า
ความรวดเร็วสูงสุด ไม่มีส่วนกลไก ตอบสนองฉับไว เหมาะงานความเร็วสูง
อายุการใช้งานยาว มากกว่า 10 ล้านรอบ (ไม่มีการสึกหรอ)
ทนสั่น/ฝุ่น โครงสร้าง solid-state ไม่กลัวหลอดแก้วแตก
แม่นยำ/ปรับได้ แยกขั้ว N/S และระยะละเอียด
ดิจิทัลตรง ต่อกับ Arduino/ESP32/PLC ได้ทันที

การใช้งานจริง
1. ระบบประตู–หน้าต่างอัจฉริยะ
2. เซนเซอร์ตำแหน่งในยานยนต์
3. นับรอบ/ตรวจจับความเร็วมอเตอร์
4. เครื่องจักรอัตโนมัติ
5. แท็บเล็ต/โน้ตบุ๊กปิดหน้าจอเมื่อพับฝา
